Общая информация

     Система сканирования частот (ССЧ), входит в базовый состав системы автоматического обнаружения и защиты от БПЛА и предназначена для:

• автоматического пассивного обнаружения воздушной цели (БПЛА) и оператора по излучаемому сигналу;
• установления марки, модели и серийного номера БПЛА, а также его координат, скорости, траектории и высоты полёта;
• наведения направленной системы глушения (СНГ) и оптико-электронной системы на БПЛА;
• получение и передача координат целей в/с РЛС;
• интеграция с АЗН-В для отображения коммерческих и некоммерческих воздушных судов на экране ПО;
• включения системы направленного глушения (СНГ) или кругового глушения (СКГ) при входе в запретную зону полетов, задаваемую на картографии ПО.

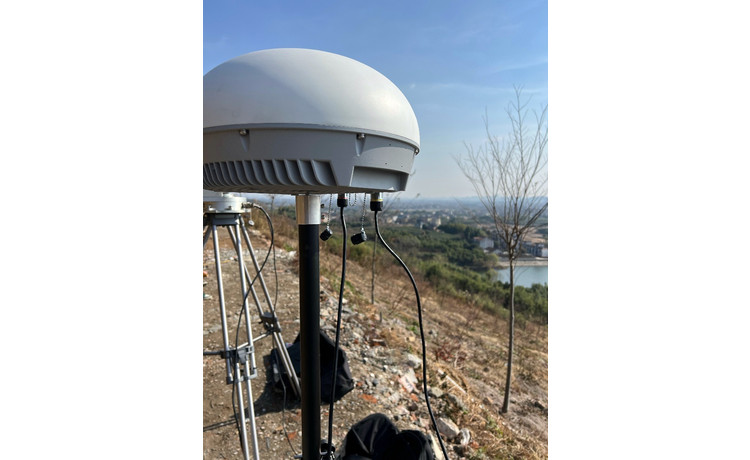

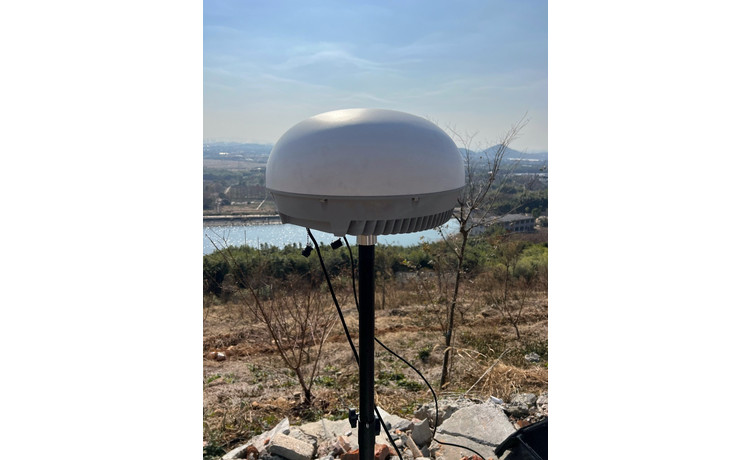

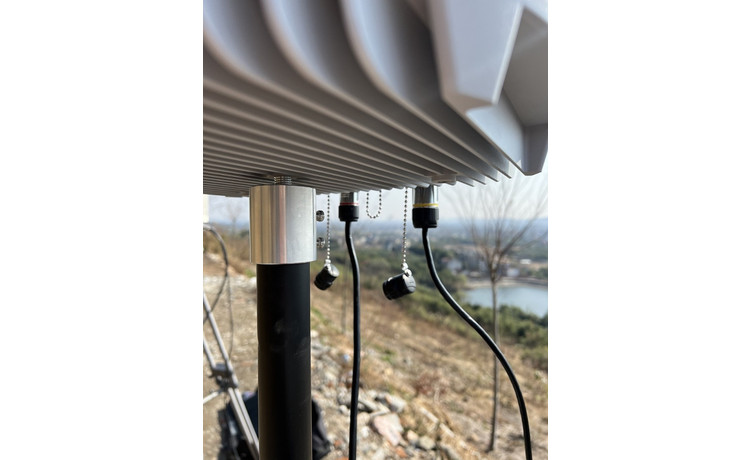

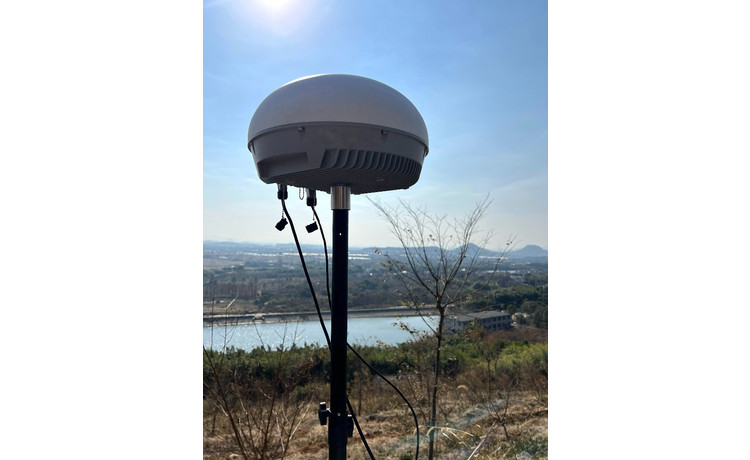

     Система состоит из 8 пассивных антенн, расположенных в общем кожухе, которые используют принцип радиопеленгации для определения расположения дрона и оператора по каналу связи.
     В случае, если применяется дрон известных марок, таких как, например, DJI, то система способна дешифровать протокол управления и получить дополнительные данные, такие как серийный номер БПЛА, марку и модель дрона, которая может быть использована для перехвата управления и передачу дрону команд о посадке/возвращении на точку запуска через СНГ и/или СКГ.

     ССЧ использует единое программное обеспечение как и для отдельного управления так и для интеграции с ССЧ дополнительных устройств, таких как:

• направленную систему глушения (СНГ) с дальностью действия до 7 км;
• круговую систему глушения (КСГ) с дальностью действия 3 или 7 км;
• систему подмены координат ГНСС (СПСК) с дальностью действия до 30 км;
• поисковым радаром, позволяющим обнаруживать воздушные цели с эффективной площадью рассеивания ЭПР>0,01 м².

Технические характеристики

Особенности

• Пассивное обнаружение: обнаруживает в пассивном режиме дроны и операторов на расстояние >20 км;
• Идентификация: идентифицирует БПЛА (марка, модель, серийный номер);
• Получение координат: перехватывает обмен данными между оператором и БПЛА и получает перечень данных, таких как координаты, высоту, курс и пр.;
• Наведение: обеспечивает наведения на цель оптико-электронных систем и системы направленного глушения (СНГ);
• Обновляемая база: обновляемая база данных БПЛА.
